Publicado el 27/05/2016
|
|

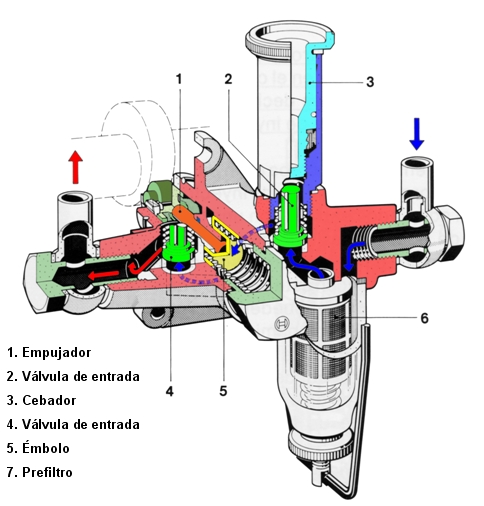

La bomba de alimentación se encarga de transportar el combustible desde el depósito y hacerlo circular a través de la bomba de inyección.
|
Explicación de la fórmula de modelo de la bomba de alimentación
Efecto simple. Funcionamiento
Esta bomba de alimentación consta de dos cámaras separadas por un émbolo, que al ser empujado por la excéntrica del árbol de levas, llena la cámara de presión a través de la válvula de retención instalada en el lado de impulsión.
Durante la carrera de alimentación y admisión, provocada por la fuerza del muelle, el combustible es impulsado desde la cámara de presión hacia la bomba de inyección. Al mismo tiempo, se aspira combustible desde el depósito, haciéndolo pasar por la válvula de admisión, mientras crece el volumen en la cámara de aspiración.
Esquema de funcionamiento bomba de efecto simple
Bombas de alimentación de doble efecto.
La bomba de alimentación de doble efecto no tiene dos cámaras diferenciadas, sino que utiliza las dos carreras del émbolo para impulsar el combustible, Esto lo consigue mediante dos válvulas paralelas y de efecto inverso en cada una de las cámaras que forma el émbolo.
Durante la carrera ascendente (b), provocada por la fuerza del muelle, el combustible es impulsado desde la cámara superior hacia la bomba de inyección. Al mismo tiempo, se aspira combustible desde el depósito en la cámara inferior haciéndolo pasar por la válvula de admisión. Mientras crece el volumen en la cámara de aspiración en la cámara de impulsión decrece. En la carrera descendente (a) del pistón se invierten las funciones.
Esquema funcional
Bombín de doble efecto.
